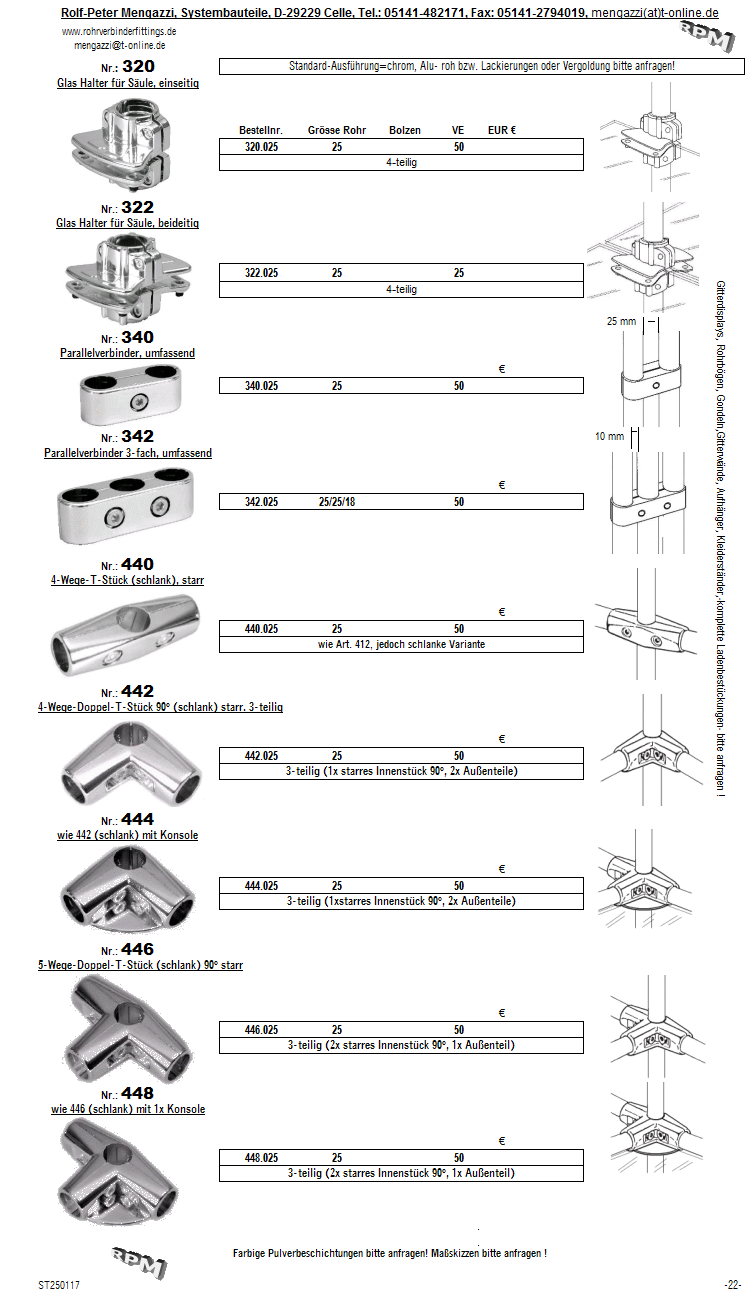

Alu-VIO Rohrverbinder / Rohrschellen aus Aluminium Druckguß


für alle erdenklichen Konstruktionen mit metrischen Rohren aus Stahl oder Aluminium in d= 25 mm.
Erstellen Sie Regale, Ablagen, Rahmen, Korpusse, Gestelle und Ladeneinrichtungen aller Art -- ohne zu bohren --.
Die Rohrverbinder sind  im Standard verchromt, können aber auf Wunsch auch in roh-natur oder pulverbeschichtet geliefert werden.



AluVio Rohrverbinder / Rohrschelle: Typ 320, Glasbodenhalter, für 1 Rohr + 1x Platte


4-teiliger Rohrverbinder als einseitiger Glasbodenhalter / Bodenträger für Rohr d= 25 mm. Bodenstärke unlimitiert.
Sie kann durch das verschieben der Fitting-Hälften stufenlos angepasst werden.
Für verschiedenste Anwendungsbereiche mit d= 25 mm Rohren, wie z.B. Regale, Gestelle, Messebau und Ladenbau.



AluVio Rohrverbinder / Rohrkupplung: Typ 622, Plattenhalter, für 1 Rohr + 1x Plattenanschluss


8-teiliger Rohrverbinder als zweiseitiger Glasbodenhalter / Bodenträger für Rohr d= 25 mm. Bodenstärke unlimitiert.
Sie kann durch das verschieben der Fitting-Hälften stufenlos angepasst werden.
Für verschiedenste Anwendungsbereiche mit d= 25 mm Rohren. Für z.B. Regale, Gestelle, Messebau und Ladenbau.



AluVio Rohrverbinder / Rohrschelle: Typ 340, Parallelschelle, für 2 Rohre


2-teiliger Rohrverbinder Parallelverbinder für die lineare Kopplung zweier Rohre auf gleicher Achslinie in einem Verbindungsknoten.
Eine schlank elegante und stabile Parallel-Verbindung. Abstand : 25 mm Achsmaß: 50 mm.
Lieferbar für Rohre d= 25 mm.
Für verschiedenste Anwendungsbereiche mit d= 25 mm Rohren, wie z.B. Regale, Gestelle, Messebau und Ladenbau.



AluVio Rohrverbinder / Rohrschelle: Typ 342, Parallelschelle, für 3 Rohre

2-teiliger Rohrverbinder Parallelverbinder für die lineare Kopplung von drei Rohren auf gleicher Achslinie in einem Verbindungsknoten.
Eine schlank elegante und stabile Parallel-Verbindung. Abstände: 25 mm  Achsmaße: 50 mm.
Lieferbar für Rohre d= 25 mm.
Für verschiedenste Anwendungsbereiche mit d= 25 mm Rohren, wie z.B. Regale, Gestelle, Messebau und Ladenbau.

AluVio Rohrverbinder / Rohrschelle: Typ 440, Doppel-T-Stück für 3 Rohre


2-teilige Rohrverbinder Kreuzschelle bzw. 180°-Schelle als Mittelverbinder-Schelle für die starre, rechtwinklige Kopplung von
3 Rohren  auf einer Achslinie in einem Verbindungsknoten. Ähnlich wie Typ 412, jedoch schlanker. Liegende oder stehende Anwendung.
Für verschiedenste Anwendungsbereiche, wie z.B. die Kopplung von Rohren an Regalen, Rahmen, Gestellen, Korpussen,
Messebau-Konstruktionen und im Ladenbau.



AluVio Rohrverbinder / Rohrschelle: Typ 442, Eckschelle für 3 Rohre


4-teilige rechtwinklige Rohrverbinder Winkelschelle / Eckverbinder. Klemmung von drei Rohren über jeweils 90°.
Für verschiedenste Anwendungsbereiche, wie z.B. die Kopplung von Rohren an Regalen, Rahmen, Gestellen, Korpussen,
Messebau-Konstruktionen und im Ladenbau.



AluVio Rohrverbinder / Rohrschelle: Typ 444, Eckschelle für 3 Rohre mit Konsole


3-teilige rechtwinklige Rohrverbinder Winkelschelle / Eckverbinder. Klemmung von drei Rohren über jeweils 90° und der Möglichkeit zur Auflage eines Bodens im Innenwinkel. Wie Typ 442, jedoch mit 1x Auflager.
Für verschiedenste Anwendungsbereiche, wie z.B. die Kopplung von Rohren an Regalen, Rahmen, Gestellen, Korpussen,
Messebau-Konstruktionen und im Ladenbau.

AluVio Rohrverbinder / Rohrschelle: Typ 446, Doppel-T-Stück, für 4 Rohre


3-teilige Rohrverbinder Doppel-T-Schelle für die starre, rechtwinklige Kopplung von vier Rohren auf einer Achslinie in einem
Verbindungsknoten. Klemmung von drei Rohren über jeweils 90°. Liegende oder stehende Anwendung. Für verschiedenste Anwendungsbereiche, wie z.B. die Kopplung von Rohren an Regalen, Rahmen, Gestellen, Korpussen,
Messebau-Konstruktionen und im Ladenbau.


AluVio Rohrverbinder / Rohrschelle: Typ 448, Doppel-T-Stück, für 4 Rohre mit 1xKonsole


3-teilige Rohrverbinder Doppel-T-Schelle für die starre, rechtwinklige Kopplung von vier Rohren auf einer Achslinie in einem
Verbindungsknoten. Kopplung von vier Rohren über jeweils 90°. Wie Typ 442, jedoch mit 1x Auflager. Liegende oder stehende Anwendung. Für verschiedenste Anwendungsbereiche, wie z.B. die Kopplung von Rohren an Regalen, Rahmen, Gestellen,
Korpussen, Messebau-Konstruktionen und im Ladenbau.





INFOS--FAQs:
--------------------
Was ist bei der Bemessung handelsüblicher Rundrohre in Deutschland (auch in AT / CH) zu beachten?
Handelsbezeichnungen und effektive Außendurchmesser bei zölligen Rundrohren auf dem deutschen Stahlmarkt:

Ist bei einem Rohr-Außendurchmessern von 1 ZOLL (= 1 Inch) auch tatsächlich d außen = 25,40 mm gemeint?
--NEIN--  1" (Zoll / Inch) bleibt zwar 25,40 mm, aber die finalen Außendurchmesser betragen hierbei wie folgt:

3/8" Zoll = 17,2 mm (17 mm), 1/2" Zoll = 21,3 mm (21 mm), 3/4" Zoll = 26,9 mm (27 mm), 1" Zoll = 33,7 mm (34 mm),
11/4" Zoll = 42,4 mm (42 mm), 11/2" Zoll = 48,3 mm (48 mm), 2" Zoll = 60,3 mm (60 mm),
21/2" Zoll = 76,1 mm (76 mm), 3" Zoll = 88,9 mm (89 mm), 4" Zoll = 114,3 mm (114 mm).

Prüfen Sie bei vorhandenen Rohren die Außendurchmesser bitte mittels einer Knopf- oder Schieblehre.
Messungen mit Holzgliedermaßstäben oder Bandmaßen sind unzuverlässig, denn es gibt neben den zölligen Rundrohren auch noch weitere handelsübliche, basierend auf metrischen Maßen gefertigte Rundrohre (= Gerätebaurohr, Präzisionsstahlrohr, Alu-Rohr), mit ähnlichen Durchmessern. Bei diesen ist eine zuverlässige form- und kraftschlüssige Verbindung nur unter Vorbehalt zu erzielen.

Die gängigen, lieferbaren Abmessungen für "StativFix" Stahlblech (Seiten 1-8), "VIO"-Temperguss" (Seiten 10-17) u. "Schwere-U-Serie" (Seite 18) Rohrschellen und Rohrverbinder basieren auf einer Anwendung von zölligem Konstruktionsrohr (auch K-Rohr oder KON-Rohr genannt, ohne Normierung) bzw. zölligem Wasserrohr nach z. B.:

DIN 2420 / DIN 2440 / DIN 2441 / DIN 2442 / DIN 2448
bzw. analog nach den neueren europäischen Rohrspezifikationen z. B. nach:
DIN EN 10025 / /10216 / 10217 /10240 / 10255 / 10305

Die Rohrverbinder und Rohrschellen der Artikelgruppen "AluPan" (Seite 19) und "AluVIO" (Seiten 20-23) können mit metrischen Rohren in d = 16 mm, 25 mm und 32 mm verarbeitet werden. Die zölligen Rohrschellen / Rohrverbinder der Artikelgruppe "schwere U-Serie" (Seite 18) klemmen auch metrische Zwischenmaße bei dann vermindertem Form- und Kraftschluss. Zertifizierte Gerüstschellen der Artikelgruppe "PressFit" sollten im Bereich des Arbeits- u. Unfallschutzes ausschließlich mit zugelassenem (gestempeltem) zölligem Gerüstbaurohr eingesetzt werden.

TÜV-Abnahmen existieren für die Mehrzahl der INTERCLAMP Temperguss Rohrverbinder.




Montage- u. Einsatzhinweise:



-- Verchromte und farbig beschichtete Fittings dieser Produktreihe werden i.d.R  einzeln verpackt in PVC-Beuteln geliefert, um Reib-
und Schlagschäden an den Oberflächen zu verhindern. Fittings in der Ausführung Alu-roh werden lose verpackt versendet.

--Abhängig von der Rohrstärke, dem Rohrmaterial, der Wandstärke und dem verwendeten Fitting-Typ ist zu beachten, dass das Anziehen von Klemm-Schneid-Schrauben und/oder Kopplelschrauben unter kontrollierten Bedingungen erfolgt. Insbesondere Rohrenden könnten unter zu hohem Anzugsmoment zusammen gequetscht werden, oder der Fitting wird ggf. durch ein zu hohes Anzugsmoment zerstört. Hier empfiehlt sich zuvor ein Montagetest an einem Rohrstummel, ggf. auch mit Erfassung des maximal verträglichen Anzugs- Drehmomentes. Vorgenanntes gilt insbesondere bei Verwendung von Alu-Rohr oder sehr dünnwandigem Gerätebau-Rohr.

--Von einem Einsatz elektrisch oder Druckluft betriebener Schlagschrauber wird abgeraten.

--Wenn zur Konfektionierung der Rohre ein Trennschleifer verwendet wird, sollte unbedingt vermieden werden, dass Scheibenabrieb oder Stahlstaub auf oder in die Rohrverbinder bzw. auf die Verbindungsschrauben gelangt. Derartiges Trenngut in Verbindung mit
Luftfeuchtigkeit bzw. direkter Wassereinwirkung führt i.d.R. zu einem unmittelbaren Korrosionsprozess (Rostbildung) auf den Flächen.

--Die Rohrverbinder und Rohrschellen der Seite 22 sind explizit nicht für eine Anwendung an Baugerüsten konstruiert oder zugelassen.
Beachten Sie bitte, dass statischen Lastaufnahmewerte eines Alu-Druckguß-Rohrverbinders auf Spannung bzw. Biegung (Bruchlast)
sehr begrenzt sind. Setzen Sie diese Fittings nur in Bereichen ein, die Lasten auf Druck (Abscheren) bzw. auf Zug ausüben bzw. deren
Lasten direkt auf die verbundenen Rohre abgeleitet werden. Auf den Einsatz in Bereichen mit wechselnden dynamischen Lasteinwirkungen auf die Verbindungsknoten sollte verzichtet werden.

--Für den Einsatz in Bereichen mit gehobenen Sicherheitsanforderungen, welche grundsätzlich der Abnahme bzw. Kontrolle einer Berufsgenossenschaft bedürfen, hat der Bauplaner, der ausführende Betrieb (der Ausführungsberechtigte) bzw. der Nutzer der Konstruktion die Verantwortung eine entsprechende Prüfung zu veranlassen.
Gleiches gilt auch für Einhausungen in denen sich Menschen aufhalten, sowie für Konstruktionen die statischen und
dynamischen Lasten ausgesetzt sind.

--Die Verarbeitung von Rohrverbindern sowie die Nutzung von Konstruktionen aus Rohrverbindern erfolgt auf eigenes
Risiko und eigene Gefahr.

--Etwaige Konstruktionsvorschläge der Fa. RPM-Mengazzi, Celle erfolgen ohne Gewähr.






Sie sind hier auf Seite -22- der Seite www.rohrverbinderfittings.de
